- 中文|
| 工作電壓 |
4.5~5.5V（默認） 10~28V（可選） |
||
| 功耗 |
18.9mA@5V 31.0mA@12V 27.8mA@24V |
||
| 變送器電路工作溫(wen)度 | -20℃~+60℃，0%RH~90%RH（無結(jie)露(lu)） | ||
| 輸出信號 | UART（TTL） |
輸出電壓：0~3.3V 輸入電壓：0~3.3V兼容5V |
|
| RS-485 | ModBus-RTU通信協議(yi) | ||
| 模擬量輸出 | 輸出電壓：0~3V對應(ying)30~120dB | ||
| I/O數(shu)字邏輯特性 | I/O輸入高電平電壓 | 0~1V | |
| I/O輸入低電平電壓(ya) | 2.3~3.3V | ||
| I/O輸出高電(dian)平電(dian)壓 | 2.9~3.3V | ||
| I/O輸出低電(dian)平(ping)電(dian)壓 | 0~0.4V | ||
| UART或RS-485通信參(can)數(shu) | 9600 N 8 1 | ||
| 測量范(fan)圍(wei) | 30dB~130dB | ||
| 頻率(lv)計權(quan) | A計權 | ||
| 頻率響(xiang)應范圍 | 20Hz~12.5kHz | ||
| 響應時間 | 快(kuai)速模式 | 500ms | |
| 慢速模(mo)式 | 1.5s | ||
| 穩定性 | 使用周期內小于2% | ||
| 參考校準點 | 94dB及114dB校準(zhun)，基準(zhun)聲壓20uPa,頻率1kHz | ||
| 噪聲(sheng)精度 | ±0.5dB（在參考音準，94dB@1kHz） | ||
| 防(fang)塵罩影響(xiang) |
在50~115dB范圍內影響≤0.5dB 量程內其他范圍內影響≤0.7dB |
||
| 工作環境 |
空氣溫度：-20~+60℃ 靜壓：65kPa~106kPa 周圍無強烈的機械振動、沖擊、強電磁場和腐蝕性氣體存在 |
||

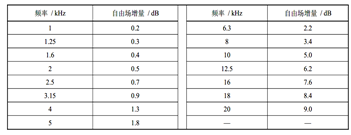

| 聲(sheng)壓響應與自由(you)場響應的調整(zheng)數據(ju) |
通過聲校準器產生的聲壓響應或用靜電激勵器產生的模擬聲壓響應，可通過下表的調整數據得到等效的自由場響應。 |
||

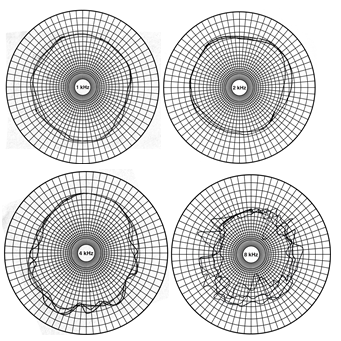

| 模塊在1kHz、2kHz、4kHz、8kHz的指向性 |
 |
||
| 駐極體參數 | |||
| 自由(you)場(chang)靈敏度 | 約為(wei)8mV/Pa(自由場(chang)靈敏度級為(wei)-42 dB，以1V為(wei)參考) | ||
| 駐極體極頭電容量(liang) | 約為(wei)15pF | ||

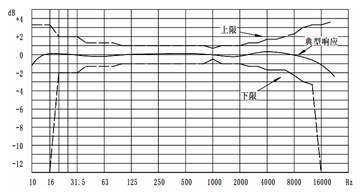

| 典(dian)型(xing)頻率響(xiang)應 |
 |
||
| RT- | 公司代號 | ||||
| ZS- | 噪聲(sheng)模塊 | ||||
| BZ- | PCB安(an)裝方式(shi) | ||||
| TTL- | UART（TTL）輸出 | ||||
| 485- | 485輸出(chu) | ||||
| IIC- | I²C輸出 | ||||
| V03- | 0-3V輸(shu)出 | ||||
| 05 | 供(gong)電(dian)電(dian)壓為4.5~5.5V | ||||
| 12 | 供電電壓為10~28V | ||||
