一、系統概(gai)述
1.1 方(fang)案背景
水(shui)是人(ren)類賴以(yi)生存(cun)的重要(yao)自然資源之(zhi)(zhi)一，其質(zhi)量(liang)安(an)全與人(ren)們(men)的生產(chan)和生活息息相關。隨著社(she)會經(jing)濟的不斷發(fa)展，水(shui)資源短缺和水(shui)質(zhi)惡化也(ye)愈發(fa)嚴重,其中河流水(shui)質(zhi)污染問題(ti)成為(wei)了我們(men)關注的問題(ti)之(zhi)(zhi)一。面(mian)(mian)對愈發(fa)嚴重的水(shui)污染現象，水(shui)質(zhi)監測可(ke)以(yi)幫助我們(men)全面(mian)(mian)、及時地掌握水(shui)質(zhi)信息,有效消除用水(shui)隱患。通(tong)過科學技(ji)術手段來提升治理效率、改善(shan)生態環境、實現可(ke)持續發(fa)展。
為(wei)了實現控(kong)制(zhi)水(shui)(shui)污染，保護水(shui)(shui)環(huan)境，建大仁科推(tui)出了一(yi)套水(shui)(shui)質監測(ce)解決(jue)方案(an)。此(ci)方案(an)是利用信息控(kong)制(zhi)與處理(li)、人工(gong)智能(neng)、自動化、物聯網及(ji)多媒(mei)體等(deng)(deng)技術開發的(de)，集水(shui)(shui)質參數在線(xian)采(cai)集、無線(xian)傳(chuan)輸、智能(neng)處理(li)、超限(xian)報警、遠程(cheng)管理(li)等(deng)(deng)功能(neng)于(yu)一(yi)體的(de)水(shui)(shui)質監測(ce)解決(jue)方案(an)。
1.2 方案概述

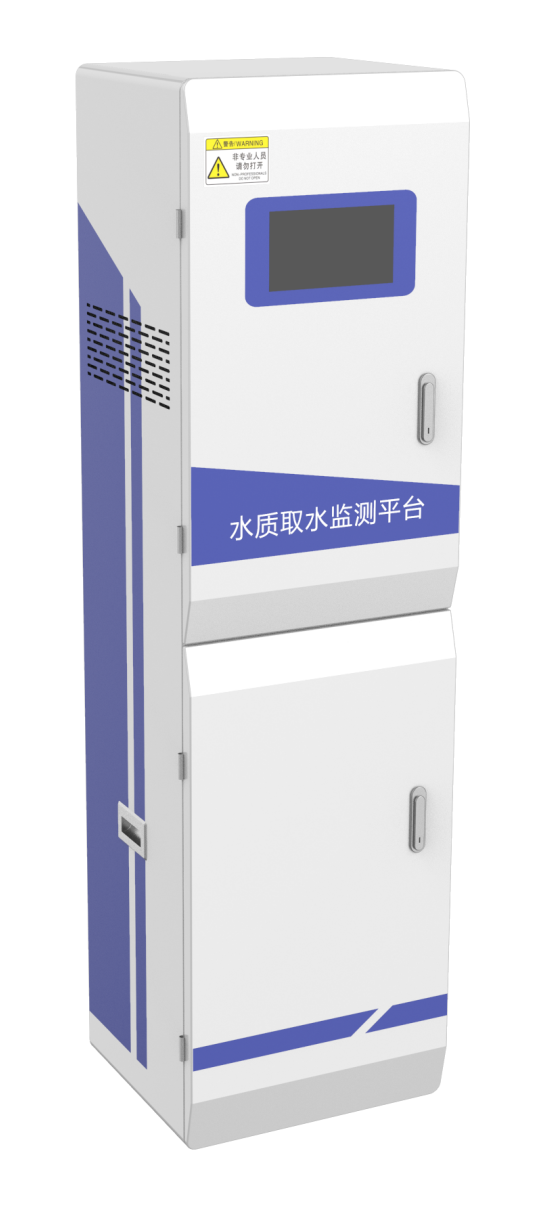

RS-QSPT-4G-1水(shui)質取(qu)水(shui)監(jian)測(ce)平臺(tai)主要應用于水(shui)流(liu)較為湍急或(huo)是(shi)不(bu)易采(cai)用浸入式監(jian)測(ce)設備安(an)裝的(de)場所，取(qu)水(shui)平臺(tai)所監(jian)測(ce)的(de)數據均為無流(liu)速(su)(su)水(shui)樣(yang)數據，排除了(le)流(liu)速(su)(su)對于檢測(ce)結果的(de)影響，其(qi)數值更加穩(wen)定(ding)。設備整體由(you)取(qu)水(shui)系(xi)統(tong)、監(jian)測(ce)系(xi)統(tong)及顯示(shi)系(xi)統(tong)三(san)部分組成，采(cai)用220V市電(dian)(dian)供電(dian)(dian)，內含(han)漏(lou)保及空開(kai)，并(bing)留有(you)接地(di)端子，布線全由(you)接線端子轉接，保證產品內部的(de)美觀性(xing)和簡潔性(xing)。

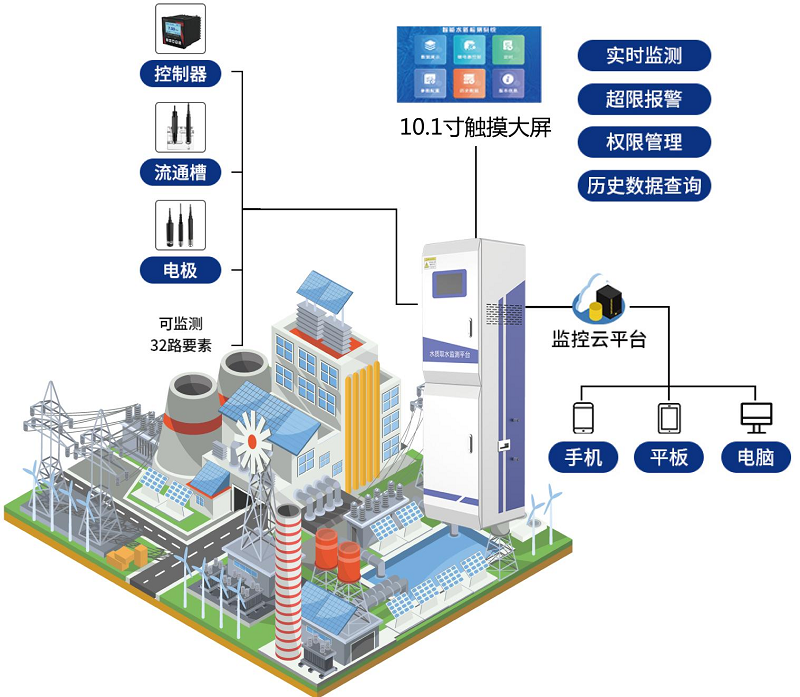

1.3 水(shui)質取水(shui)平臺(tai)監測拓撲圖
二、 系統簡介
2.1 方案組成
2.1.1 水質(zhi)取水平臺監(jian)測(ce)
2.1.1.1 功能特點
■ 多集成一體化(hua)機身，各(ge)數字傳感(gan)器可(ke)根據監測需求(qiu)任意搭(da)配使用。
■ 全新觸(chu)摸(mo)大屏，動態顯示當前(qian)水(shui)質監測參(can)數(shu)，操作(zuo)靈活方便。
■ 支持(chi)各監測要素(su)數(shu)據(ju)自動存(cun)儲(chu)、查看(kan)功能。
■ 提供遠程云平臺，實時(shi)監測(ce)水質(zhi)各(ge)要素狀(zhuang)態。
■ 水(shui)(shui)(shui)質樣本自動循環(huan)換水(shui)(shui)(shui)，保障了水(shui)(shui)(shui)質監測數據(ju)的穩定(ding)性。
2.1.1.2 技術參數
|
名稱 |
參數 |
|
工作電壓 |
220V |
|
數據上傳方式 |
支持2G、4G、RJ45 |
|
屏幕尺寸 |
10.1英寸 |
|
屏幕類型 |
觸摸(mo)組(zu)態顯示屏 |
|
水泵配置 |
220W冷熱水自啟停自吸泵 |
|
工作環境溫度 |
0~50℃ |
|
工作環境濕度 |
0~95%（無凝露(lu)） |
|
外形尺寸 |
50*40*167cm |
|
監測要素 |
任意搭配 |

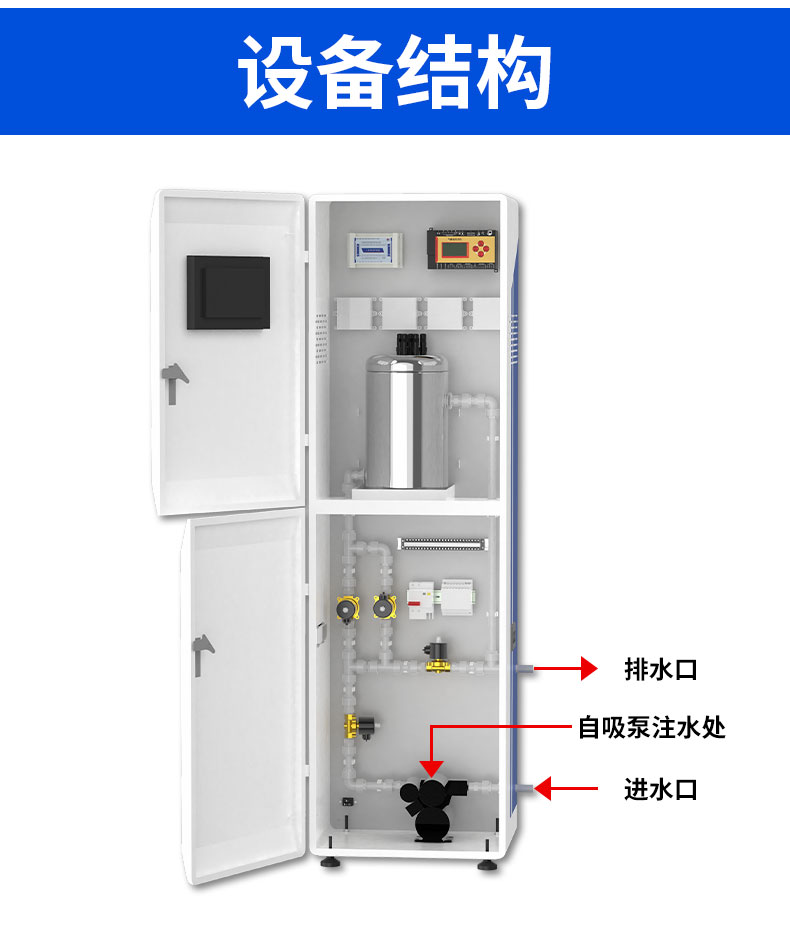

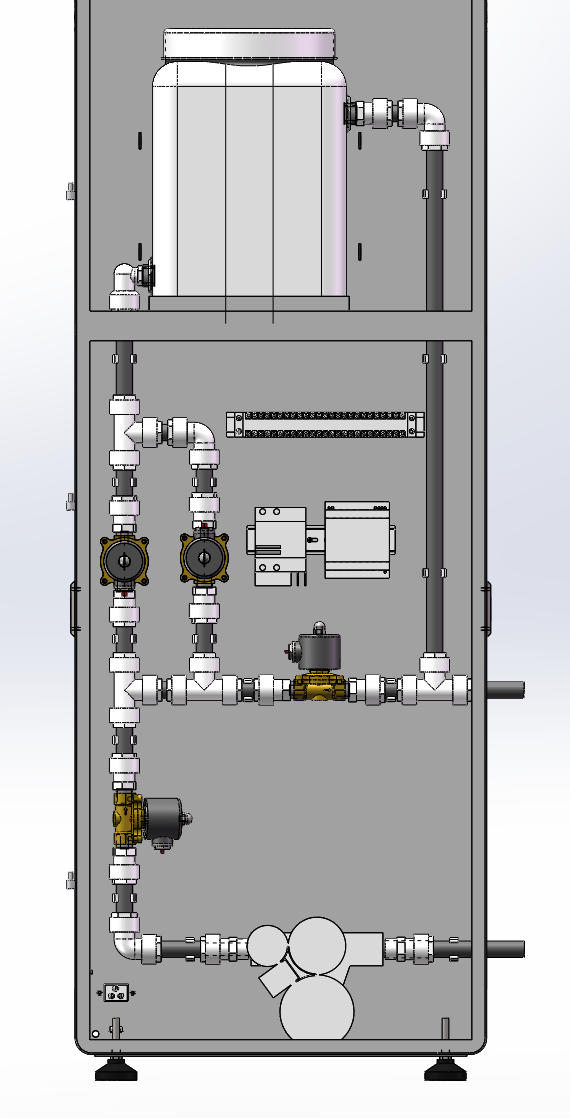

2.1.1.3 結構圖
|
部件編號 |
功(gong)能(neng)說明 |
|
1、2 |
1、2電磁閥根據(ju)設定(ding)的(de)(de)時(shi)間(jian)自動打開將水(shui)(shui)箱里(li)的(de)(de)水(shui)(shui)排出。 |
|
3、4、5 |
3、4電磁閥打開(kai)，5自(zi)(zi)吸泵抽水(shui)實現管(guan)道(dao)里的水(shui)自(zi)(zi)動循環排放，避(bi)免(mian)因管(guan)道(dao)過(guo)長而(er)積(ji)水(shui)影響監測數據準確性。 |
|
6、7、8 |
6、7電磁閥打開，8自(zi)吸(xi)泵工作將水源處需要監測的水抽到水箱中，進行水樣檢測。 |
2.1.1.4 產品選(xuan)型(xing)
|
RS- |
|
公司代號 |
|
|
QSPT- |
|
水質取水監測平臺 |
|
|
4G- |
|
4G信(xin)號上傳 |
|
|
1 |
一(yi)代殼體 |

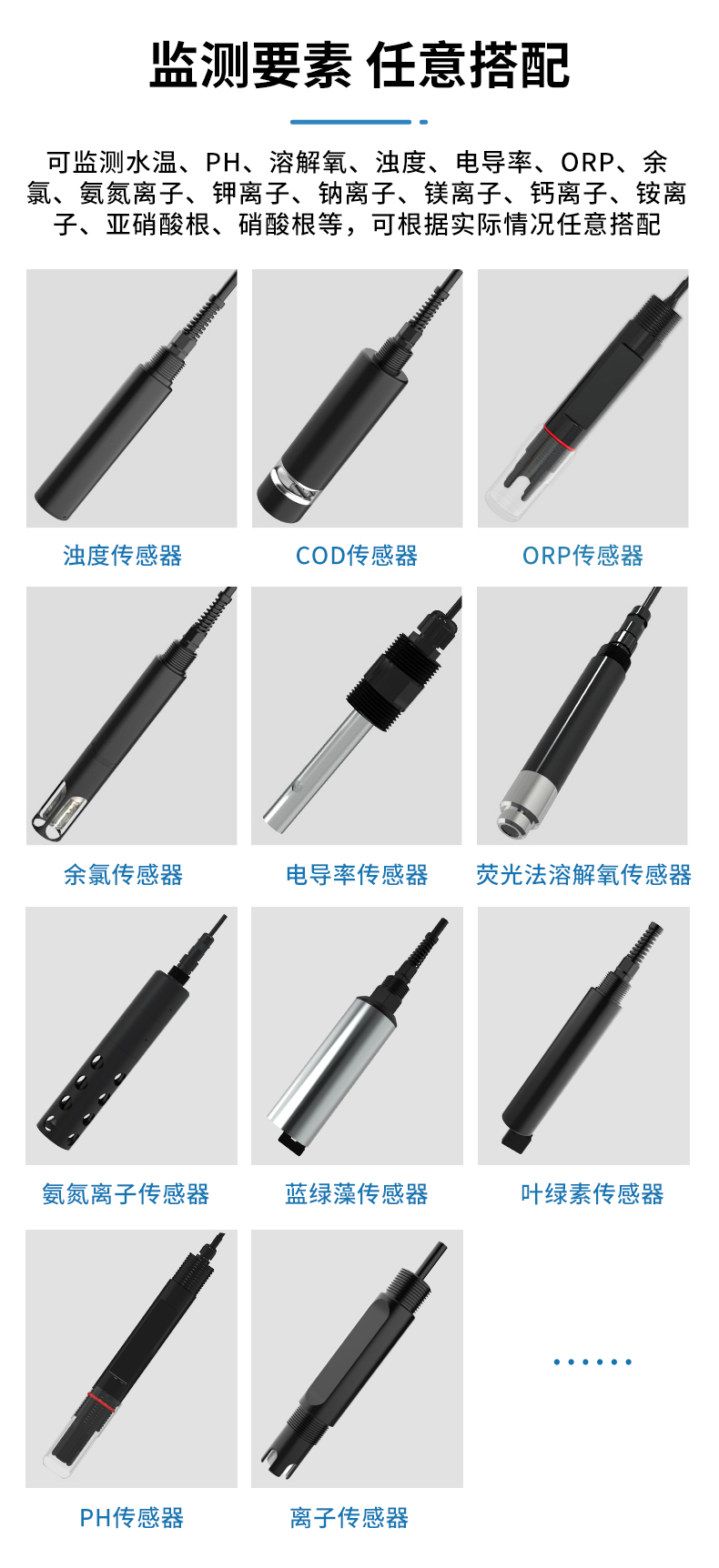

2.1.1.5 監測要素
|
監(jian)測要素(su) |
型(xing)號 |
外觀 |
量(liang)程 |
分(fen)辨(bian)率 |
精度 |
|
PH探頭 |
RS-PH-N01-3 |
 |
0-14PH |
0.01pH |
±0.15PH |
|
EC探頭 |
RS-EC-N01-3 |
 |
1 ~ 20000μs/cm |
K=1：1~2000μs/cm；
分辨率：0.1μs/cm
K=10：10~2000μs/cm；
分辨率：1μs/cm |
±1%FS |
|
ORP探(tan)頭 |
RS-PH/ORP-N01-B
|
 |
-1999mv~1999mv |
1mv |
±1mV |
|
溶解氧(yang)探頭(tou) |
RS-LDO-N01 |
 |
0~20mg/L
(0~ 200%飽和度) |
0.01mg/L;
0.1%;
0.1°C |
±3%FS; ±0.5°C (25°C) |
|
濁度探(tan)頭(tou) |
RS-ZD-N01 |
 |
0.0~200.0NTU；
0.0~1000.0NTU；0.0~4000.0NTU |
0.1NTU，
0.1℃ |
±5%FS（25℃）；±0.5℃ |
|
氨氮探頭 |
RS-NHN-N01-3/4 |
 |
0～100mg/L
（pH范圍4-10） |
0.01mg/L |
±3%FS |
|
COD探頭 |
RS-COD-N01-2 |
 |
0~500mg/L equiv.KHP
0~200NTU |
0.1mg/L |
±5%F.S. |
|
余(yu)氯探頭 |
RS-CL-N01-3 |
 |
0-10mg/L，
0-2mg/L， |
0.01mg/L |
±5%FS |
|
懸(xuan)浮(fu)物探頭 |
RS-SS-N01-2 |
|
0~20000mg/L |
0.1mg/L |
±5%F.S |
|
葉綠(lv)素(su)探頭 |
KH-CH-N01 |
 |
0～400μg/L或0～100RFU |
0.1μg/L
0.1RFU |
±5%FS（25℃）；±0.5℃ |
|
藍(lan)綠藻探頭 |
RS-BA-N01-2 |
 |
0~300000 cells/ml |
1 cells/mL |
1ppb若(ruo)丹(dan)明WT染料的信號(hao)水平對應值的±5% |
|
離子(zi)探頭 |
鈉/鈣/硝酸(suan)根(gen)/亞硝酸(suan)根(gen)/氯/鈣/銨/鎂(mei)離(li)子 |
 |
0-100.00mg/L
0-1000.0mg/L
0-3500.0mg/L |
0.01mg/L
0.1mg/L |
5%FS |

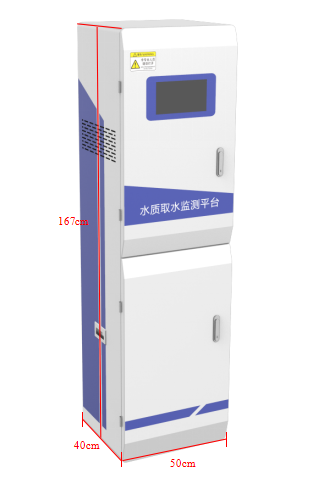

2.1.1.6 產品(pin)尺寸
2.1.1.6 產品使用

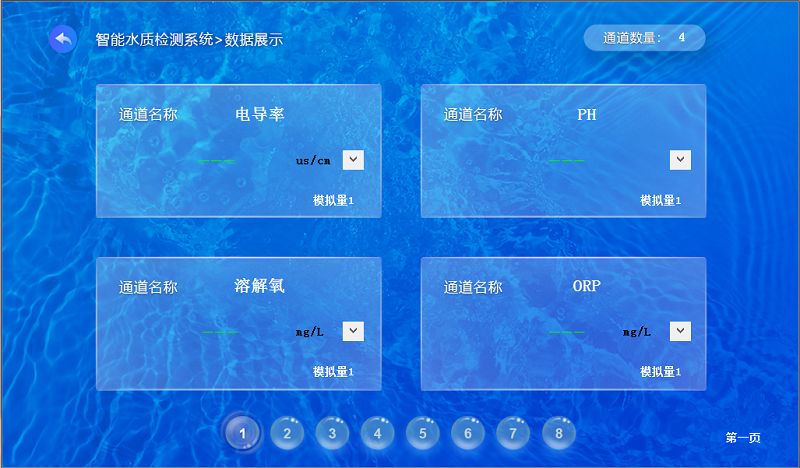

■ 數據(ju)展示
對當(dang)前(qian)水質各(ge)要素(su)監測(ce)值進行實時顯示，通道(dao)數量可進行選擇，最多32個要素(su)（對應主機32路(lu)通道(dao)）；

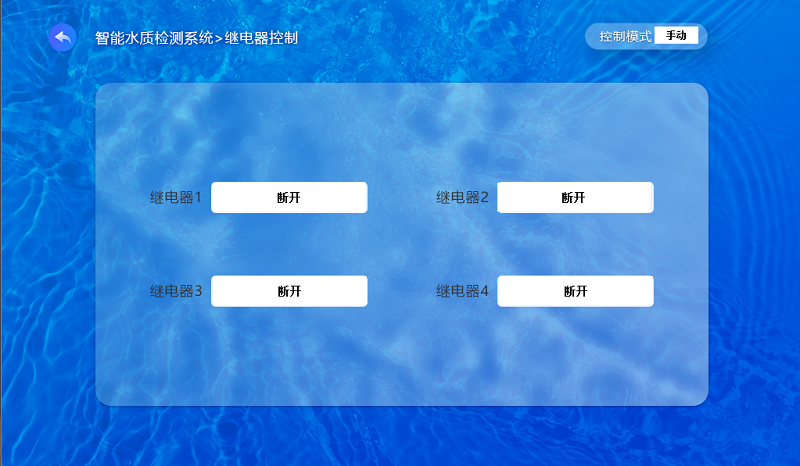

■ 繼電(dian)器控制
可選擇【手動】或【自動】模式來控制各個電磁閥及水泵的工作狀態，來達到水箱中水 質樣品的循環監測，讓監測數據更穩定。

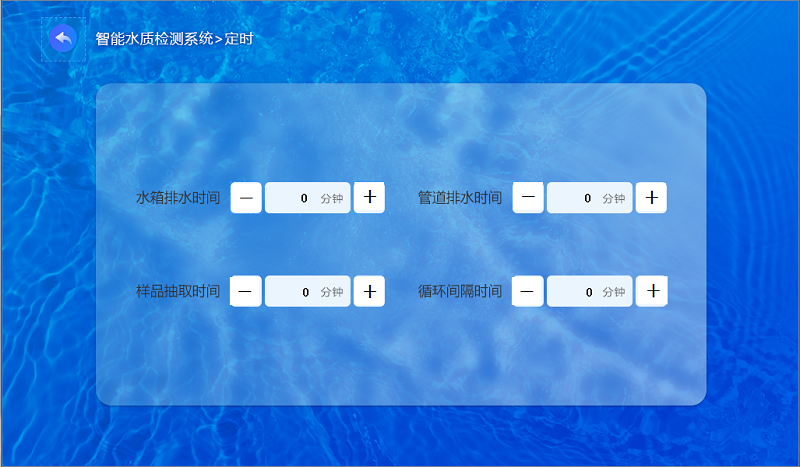

■ 定時
定時設(she)置是對排水(shui)取(qu)(qu)水(shui)過(guo)程的一個設(she)置界面，時間(jian)單位(wei)為分鐘(zhong)；水(shui)箱排水(shui)時間(jian)默認(ren)2分鐘(zhong)，管道排水(shui)時間(jian)依(yi)據現場情況自行設(she)定，樣品抽取(qu)(qu)時間(jian)默認(ren)1分鐘(zhong)，循環間(jian)隔依(yi)據現場需(xu)求(qiu)自行設(she)定。

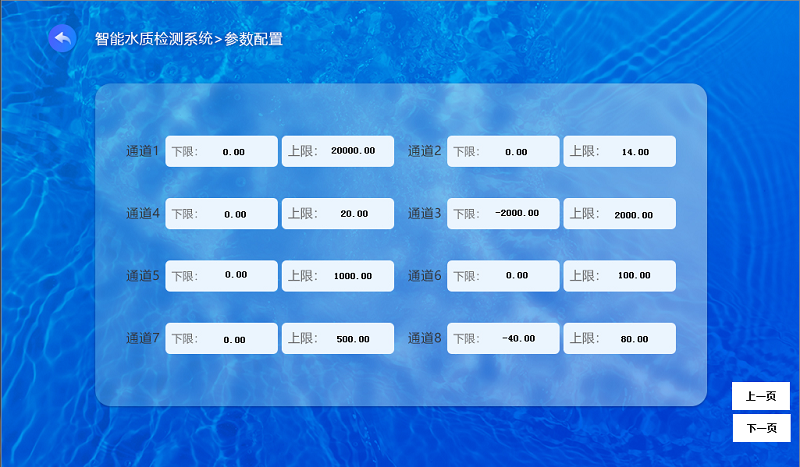

■ 參數配置(zhi)
對水(shui)(shui)質監測(ce)各要(yao)素進行(xing)報(bao)警上(shang)下(xia)限(xian)的(de)設(she)(she)置(zhi)，當(dang)某(mou)個水(shui)(shui)質監測(ce)要(yao)素上(shang)下(xia)限(xian)超(chao)過此設(she)(she)定額時，顯示(shi)界面數據內容變紅進行(xing)報(bao)警提示(shi)。

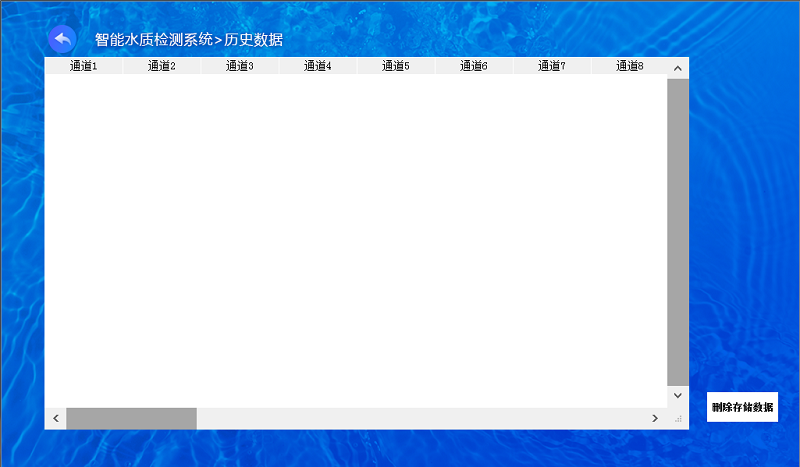

■ 歷史(shi)數據
可在此查詢到兩年(nian)內水(shui)質監(jian)測(ce)各(ge)要素的監(jian)測(ce)數值，以便對水(shui)質的好壞(huai)變化(hua)進行一個把控，默認記錄間隔(ge)為分鐘。
三、應用(yong)范圍
