第一(yi)章 項目概況
1.1 項目背景
水(shui)(shui)是(shi)個世(shi)界性問題,目(mu)前水(shui)(shui)源(yuan)的(de)缺(que)失(shi)已經引起世(shi)界各國的(de)關注,究其(qi)缺(que)水(shui)(shui)的(de)原因,很大一部(bu)分是(shi)來(lai)自(zi)水(shui)(shui)源(yuan)地(di)被(bei)污(wu)(wu)(wu)(wu)染(ran)(ran),相對(dui)污(wu)(wu)(wu)(wu)染(ran)(ran)的(de)最大比例是(shi)城市(shi)污(wu)(wu)(wu)(wu)水(shui)(shui)的(de)排泄,城市(shi)污(wu)(wu)(wu)(wu)水(shui)(shui)大多(duo)來(lai)自(zi)于企(qi)業污(wu)(wu)(wu)(wu)水(shui)(shui)排放,垃圾(ji)的(de)污(wu)(wu)(wu)(wu)染(ran)(ran),人們(men)的(de)隨亂丟棄,據(ju)(ju)統計(ji),我國每年的(de)污(wu)(wu)(wu)(wu)水(shui)(shui)總(zong)體排放量為350億(yi)噸(dun),其(qi)中78%以(yi)上都(dou)是(shi)未經任何處(chu)理(li),直接(jie)排放。排進河流(liu),湖泊,水(shui)(shui)庫等,致(zhi)使(shi)這些水(shui)(shui)源(yuan)地(di)在不同(tong)程度被(bei)污(wu)(wu)(wu)(wu)染(ran)(ran),有數據(ju)(ju)表(biao)明,曾經對(dui)500多(duo)條(tiao)河流(liu)進行監測,結果發現(xian)有400條(tiao)河流(liu)被(bei)不同(tong)程度的(de)污(wu)(wu)(wu)(wu)染(ran)(ran),隨著(zhu)污(wu)(wu)(wu)(wu)染(ran)(ran)的(de)日漸增加,以(yi)致(zhi)直接(jie)影(ying)響到我們(men)的(de)生活。
規(gui)模(mo)化養(yang)殖(zhi)場每天排(pai)(pai)放(fang)的污(wu)水(shui)量(liang)(liang)大、集(ji)中，并且污(wu)水(shui)中含有大量(liang)(liang)污(wu)染(ran)物，如重(zhong)金屬、殘留的獸藥和大量(liang)(liang)的病原體等(deng)，因(yin)此如不經過(guo)處(chu)理就排(pai)(pai)放(fang)于環境(jing)或(huo)直接農用，將會造成當地(di)生態環境(jing)和農田的嚴重(zhong)污(wu)染(ran)。
隨著經(jing)濟(ji)水平(ping)的提(ti)高(gao)，農(nong)(nong)(nong)村地區(qu)(qu)生(sheng)(sheng)活(huo)水平(ping)得到改善，同時產(chan)生(sheng)(sheng)的生(sheng)(sheng)活(huo)污(wu)水也高(gao)于以往(wang)。由(you)于農(nong)(nong)(nong)村居民污(wu)水治(zhi)理意識薄弱，導致農(nong)(nong)(nong)村地區(qu)(qu)污(wu)染日(ri)益嚴(yan)重。
因此投資于監(jian)測和監(jian)管，提供一(yi)個有效、實用(yong)先(xian)進的監(jian)測系(xi)統和解決(jue)方案(an)，加(jia)強環境監(jian)測變得迫在(zai)(zai)(zai)眉睫，建立(li)污染源(yuan)在(zai)(zai)(zai)線(xian)監(jian)測系(xi)統、污水處理校驗系(xi)統，提高水質監(jian)測能(neng)力，勢在(zai)(zai)(zai)必行(xing)。其主要衡量指(zhi)標有PH值、電(dian)導率、余氯、氨氮、COD、濁度(du)等。
1.2 建設(she)意義
1）水質分析：為(wei)污水處理技術方案提(ti)供依(yi)據(ju)。
如何(he)定義(yi)一種污(wu)水(shui)(shui)(shui)，主要就(jiu)是從其常(chang)規(gui)(gui)水(shui)(shui)(shui)質指標角度來說(shuo)的(de)，常(chang)規(gui)(gui)水(shui)(shui)(shui)質指標包含了污(wu)水(shui)(shui)(shui)的(de)基本特征和信息。污(wu)水(shui)(shui)(shui)的(de)水(shui)(shui)(shui)質特征決定了它適合采用什么處理方法，常(chang)規(gui)(gui)指標提供了基本和重要的(de)依據。
2）為水處(chu)理工藝運行提供參(can)考。（污水處(chu)理是否合格）
以處理廢水(shui)為例，各(ge)個(ge)工(gong)藝單元都(dou)對(dui)進(jin)水(shui)水(shui)質(zhi)有相關要(yao)求，出(chu)水(shui)水(shui)質(zhi)也要(yao)達到(dao)設計效果(guo)，所以就要(yao)在(zai)各(ge)個(ge)工(gong)藝節(jie)點對(dui)污水(shui)水(shui)質(zhi)進(jin)行在(zai)線監測(ce)，并以此判(pan)斷運行是否正(zheng)常(chang)，如果(guo)異(yi)常(chang)，也可以從水(shui)質(zhi)指標做出(chu)預判(pan)。
3）為監管(guan)部門提供數參(can)考
4）減少勞(lao)動力
水質站采(cai)用無(wu)人值守的工作模式，實(shi)時采(cai)集(ji)數據，減少人工去實(shi)時抽樣監測的環節，節省了(le)勞動力，方便(bian)管理。
5）了解現(xian)場情(qing)況(kuang)(排水口是否出(chu)現(xian)倒灌情(qing)況(kuang))
第二章(zhang) 系統設計原則和依據
2.1系統設計原則
; 水質在線監(jian)測系(xi)統遵循以下(xia)設計(ji)原則：
2.1.1先進性
水質在線監(jian)測系統中，流(liu)量、水質信(xin)息實(shi)現自動(dong)采集、固態存儲，并(bing)以數字通信(xin)方式(shi)自動(dong)傳送到(dao)分中心；監(jian)測站的(de)雙信(xin)道實(shi)現自動(dong)切(qie)換互為(wei)備份，保證系統具(ju)有高的(de)暢通率、較強的(de)生命力和先進性(xing)。
2.1.2可靠性
（1）系統具(ju)有總體(ti)結(jie)構上(shang)的(de)優越(yue)性，因測量、控(kong)制(zhi)和數(shu)據(ju)儲存等(deng)重要功能均分散(san)到每一(yi)臺(tai)數(shu)據(ju)采集(ji)(ji)終(zhong)端上(shang)，由若干臺(tai)數(shu)據(ju)采集(ji)(ji)終(zhong)端組成系統。當某臺(tai)數(shu)據(ju)采集(ji)(ji)終(zhong)端發(fa)(fa)生故障(zhang)時，只有與(yu)發(fa)(fa)生故障(zhang)的(de)數(shu)據(ju)采集(ji)(ji)終(zhong)端連接的(de)監測儀(yi)器(qi)不(bu)能測量，不(bu)影響其他設備(bei)的(de)監測。
（2）系統的(de)數據總線中通訊和數據傳輸均(jun)為數字量，不僅對當(dang)地網絡要求較低而且抗干擾能力特強系統在數據總線上(shang)又設置了防雷保(bao)護盒過流保(bao)護器及其(qi)他保(bao)護措(cuo)施(shi)，因此使系統的(de)可靠性(xing)大大提高(gao)。
（3）在特(te)(te)別嚴重的運行(xing)情況下，例如(ru)特(te)(te)大暴雨、特(te)(te)大洪水(shui)、市電(dian)斷電(dian)、手機信號(hao)中斷等情況，各數(shu)據(ju)(ju)采集終端仍(reng)能長期自(zi)動監測和(he)儲(chu)存數(shu)據(ju)(ju)，避免(mian)數(shu)據(ju)(ju)丟失，確保(bao)自(zi)動化(hua)采集的可靠性。
（4）系(xi)統能適應現場的工作(zuo)環境(jing)，具(ju)有防雷、抗干擾措施，保證系(xi)統長期可靠(kao)地穩定運行(xing)。
（5）電路(lu)板經(jing)(jing)過三防（防潮(chao)(chao)、防霉、防腐蝕）處理。元器件經(jing)(jing)過老(lao)化篩選，出廠前經(jing)(jing)過長(chang)時(shi)間烤機，故障率低(di)，壽命長(chang)。采(cai)用密封防潮(chao)(chao)機箱，具(ju)有長(chang)壽命、耐(nai)低(di)溫、抗干擾、抗潮(chao)(chao)濕(shi)的(de)優良性能，可保證長(chang)期在苛(ke)刻環境中穩定(ding)運行(xing)。
數據采集系統測得(de)的監(jian)測數據準(zhun)確可(ke)靠。
云服務器及終端雙向存儲數據，保證數據的(de)完整性
2.1.3兼(jian)容性(xing)

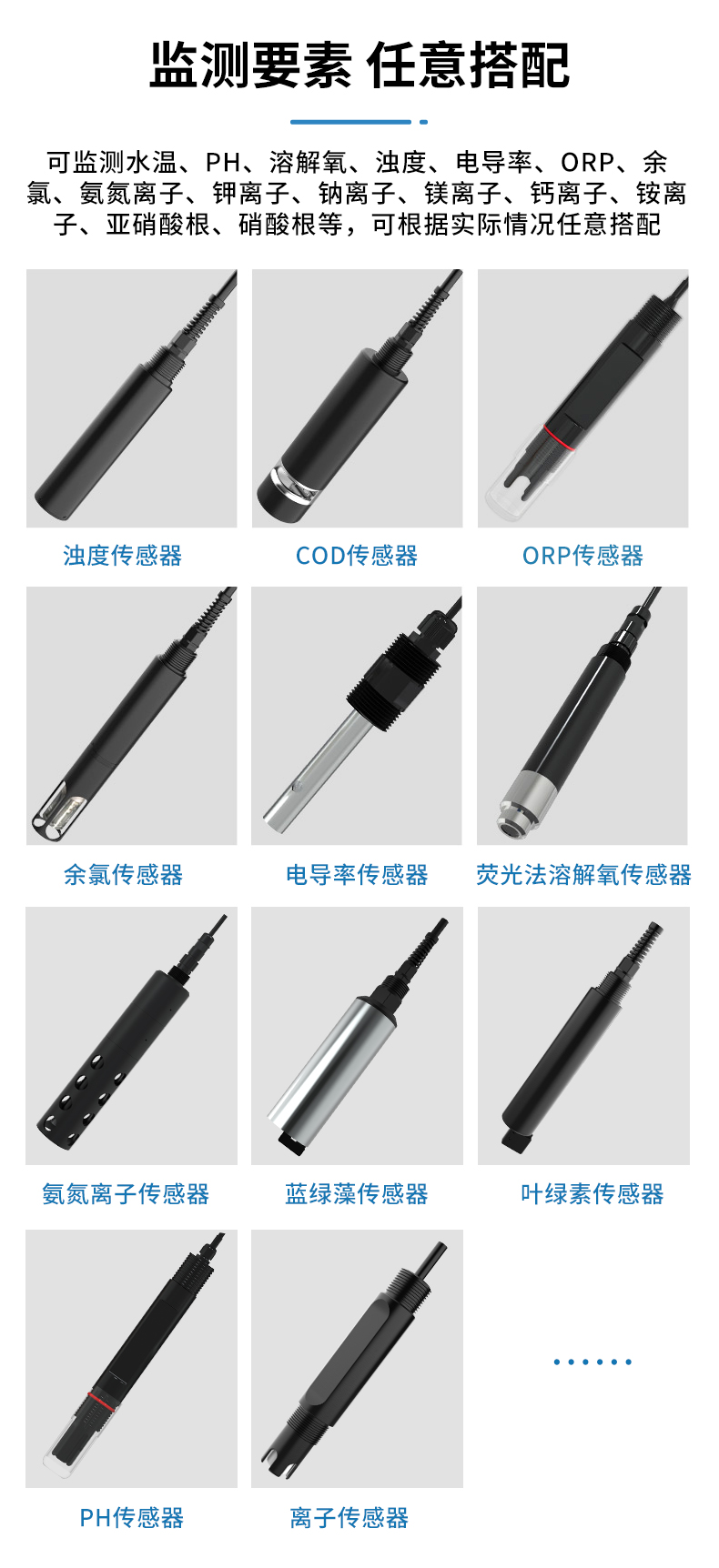

本系統數據采集終(zhong)端可接入(ru)各類(監測)傳感器，流量、PH、氨氮、總磷、電(dian)導率、余氯(lv)、濁(zhuo)度總氮、COD、水位、溫濕(shi)度、溫濕(shi)壓(ya)、風速風向等，兼(jian)容大部分(fen)的傳感器。
2.1.4 可擴展性
系統(tong)采用現場(chang)數據(ju)總(zong)線或其他通(tong)訊方式將(jiang)各(ge)數據(ju)采集終(zhong)端(duan)連成總(zong)線拓撲，便于擴(kuo)展(zhan)和分期(qi)實施，在系統(tong)擴(kuo)展(zhan)時(shi)(shi)不需要對已有系統(tong)進行改(gai)動或停(ting)測。由于同一數據(ju)采集終(zhong)端(duan)可(ke)(ke)接(jie)入各(ge)類監測儀器，因此只要延伸數據(ju)總(zong)線，增加(jia)數據(ju)采集終(zhong)端(duan)即可(ke)(ke)將(jiang)系統(tong)擴(kuo)大(da)。當系統(tong)分期(qi)實施時(shi)(shi)，設(she)計時(shi)(shi)對每期(qi)工程已預先劃分，后(hou)期(qi)工程將(jiang)更(geng)加(jia)易于續建。
2.2系統設計依(yi)據
污(wu)水水質在線(xian)監測系統(tong)設計依據主(zhu)要(yao)有：
《國(guo)家污(wu)水綜(zong)合排放標準》(GB8978—2002)；
《水質采(cai)樣方案設計(ji)技術規定》(GB12997—1996)
《水利水電工程等級劃分(fen)及洪水標準》(SL252-2000) ；
《水文情(qing)報(bao)預報(bao)規范》SL250－2000； ;
《水(shui)文(wen)自動(dong)測報系統技(ji)術規范》SL61－2003；
《水文自動(dong)測報(bao)系統設備數據采集(ji)終端機》（SL／T180－1996）；
《水文基礎設施(shi)建設及技術(shu)裝備標準》（SL276-2002）；
《水(shui)利水(shui)電工程自動測報系統設計規范》（DL/T5051-1996）； ;
《水工(gong)建(jian)筑物測流規(gui)范》（SL20-92）；
《通信技(ji)術導則》；
《計算機(ji)站場地安全要求》（GB9361-88）；
《全國水(shui)利信息化規劃綱要(yao)》；
第三(san)章 系統(tong)建設方案
3.1水質監測方(fang)式
（1）立(li)桿式(shi)：對于(yu)水(shui)產養殖、城內河道、地表(biao)水(shui)質(zhi)等不(bu)易進行立(li)桿安裝、無法滿(man)足(zu)市電供(gong)電或(huo)水(shui)面較廣(guang)的(de)場合，推薦使用(yong)太陽能浮漂(piao)系統。
（2）浮(fu)漂式：對(dui)于標準養殖(zhi)池塘、水庫、污水處理(li)等(deng)可直接(jie)使用(yong)膨(peng)脹螺(luo)絲固(gu)定或便于立(li)柱安裝(zhuang)的場(chang)所，推薦使用(yong)立(li)桿安裝(zhuang)系統。
（3）水(shui)(shui)質在線分析儀(yi)：對于水(shui)(shui)流湍急(ji)，流速(su)影響監測，地勢(shi)較(jiao)高或較(jiao)低，設(she)備(bei)不宜浸入式安裝，或者用戶想實(shi)時實(shi)現對設(she)備(bei)的調試和操作等情況(kuang)，推薦使用取水(shui)(shui)平臺。
（浮漂式）
（立桿式）
（水質在線分析儀(yi)）

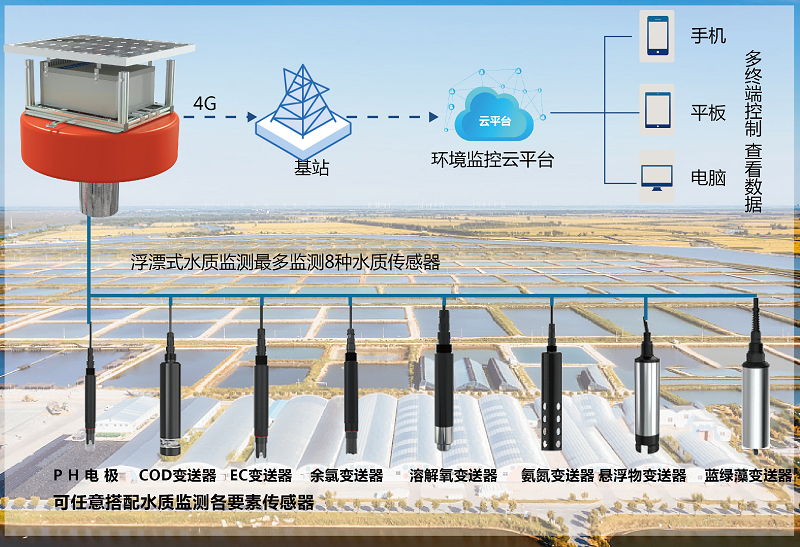

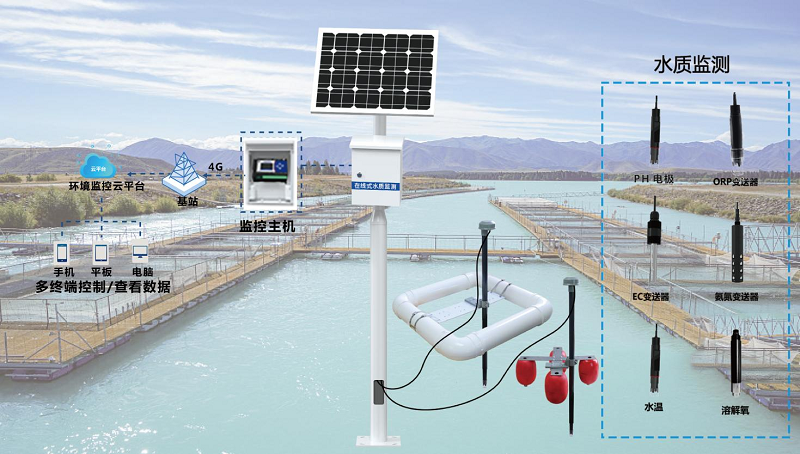

建大仁(ren)科(ke)水(shui)(shui)質監(jian)測解決(jue)(jue)方(fang)案利用(yong)信息控(kong)制與(yu)處理(li)(li)、人工(gong)智能(neng)、自動化、物聯網(wang)及多媒(mei)體(ti)等技術，集水(shui)(shui)質參(can)數在線采集、無線傳(chuan)輸、智能(neng)處理(li)(li)、超限報(bao)警、遠(yuan)程管(guan)理(li)(li)等功能(neng)于一體(ti)的水(shui)(shui)質監(jian)測解決(jue)(jue)方(fang)案。
該方案通過水(shui)質(zhi)監測站將采集(ji)(ji)到的(de)水(shui)質(zhi)（PH、溶解氧、氨氮、液位、流(liu)量等）數(shu)據以GPRS/4G的(de)方式上傳至環境監控云平(ping)臺，具(ju)有集(ji)(ji)中(zhong)監控、遠程操控、數(shu)據實時查(cha)詢(xun)、歷史數(shu)據曲(qu)線查(cha)看、數(shu)據異常報警、集(ji)(ji)中(zhong)大(da)屏顯(xian)示等功能。
水(shui)(shui)(shui)(shui)質(zhi)(zhi)監(jian)測(ce)(ce)系(xi)統(tong)是由水(shui)(shui)(shui)(shui)質(zhi)(zhi)排放監(jian)測(ce)(ce)點（圖像站(zhan)、水(shui)(shui)(shui)(shui)質(zhi)(zhi)站(zhan)、流量站(zhan)）、水(shui)(shui)(shui)(shui)質(zhi)(zhi)在(zai)線監(jian)測(ce)(ce)平臺組成。系(xi)統(tong)可(ke)實(shi)現對(dui)企業廢水(shui)(shui)(shui)(shui)、城市污水(shui)(shui)(shui)(shui)、農村污水(shui)(shui)(shui)(shui)、養(yang)殖業水(shui)(shui)(shui)(shui)質(zhi)(zhi)等的自動采樣、流量的在(zai)線監(jian)測(ce)(ce)和主要污染因子的在(zai)線監(jian)測(ce)(ce)以及現場(chang)情(qing)況的抓拍；實(shi)時掌握水(shui)(shui)(shui)(shui)質(zhi)(zhi)中(zhong)污染物排放總量，實(shi)現監(jian)測(ce)(ce)數據自動傳輸；由監(jian)測(ce)(ce)點對(dui)水(shui)(shui)(shui)(shui)質(zhi)(zhi)參數自動采集、處理、保存(cun)和遠程通訊傳輸，水(shui)(shui)(shui)(shui)質(zhi)(zhi)在(zai)線監(jian)測(ce)(ce)平臺部署于云(yun)服務器上，對(dui)數據進行匯總、整(zheng)理和綜合(he)分析。
水質監測(ce)點系(xi)(xi)(xi)統由采(cai)(cai)樣系(xi)(xi)(xi)統、測(ce)量(liang)(liang)系(xi)(xi)(xi)統、數(shu)據(ju)采(cai)(cai)集(ji)傳輸系(xi)(xi)(xi)統三部分組(zu)成(cheng)。采(cai)(cai)樣系(xi)(xi)(xi)統由泵(beng)、采(cai)(cai)樣管路、專(zhuan)用采(cai)(cai)樣器(qi)、控制單元等構成(cheng)。測(ce)量(liang)(liang)系(xi)(xi)(xi)統由測(ce)量(liang)(liang)儀(yi)器(qi)及數(shu)據(ju)采(cai)(cai)集(ji)終端構成(cheng)。數(shu)據(ju)采(cai)(cai)集(ji)傳輸系(xi)(xi)(xi)統由數(shu)據(ju)采(cai)(cai)集(ji)終端及通訊模塊構成(cheng)。

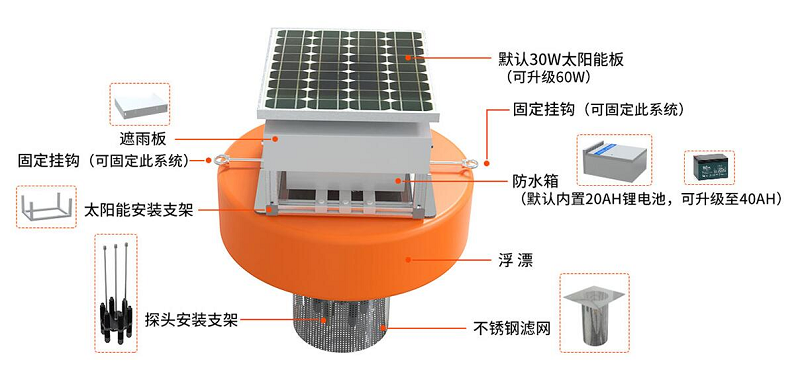

3.2太(tai)陽能浮漂系統
太陽能浮漂系統(tong)由基礎支架(jia)、供電(dian)系統(tong)、監測系統(tong)三(san)部(bu)分組(zu)成，適用(yong)于水(shui)產養(yang)殖(zhi)、污(wu)水(shui)處理、公(gong)園水(shui)質、野外地表水(shui)質等不易(yi)進行立桿安裝、市電(dian)供電(dian)或水(shui)面較廣(guang)的場合(he)使用(yong)。

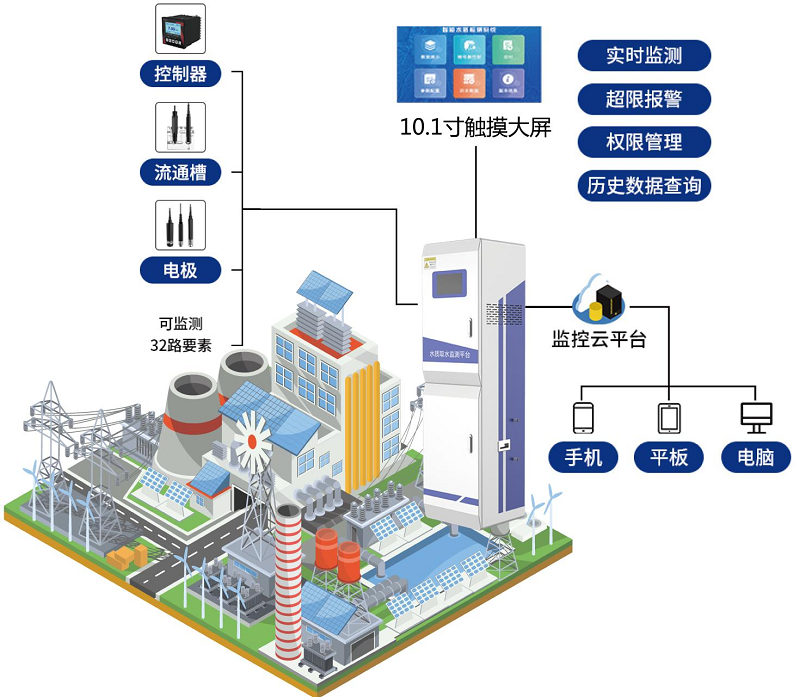

3.3水(shui)質在線分析儀
水(shui)(shui)質取(qu)水(shui)(shui)監(jian)測平臺(tai)主(zhu)要應用(yong)于水(shui)(shui)流較為湍急或是(shi)不易采用(yong)浸入式監(jian)測設(she)備(bei)安裝的場所，取(qu)水(shui)(shui)平臺(tai)所監(jian)測的數據均為無流速水(shui)(shui)樣數據，排除了流速對于檢測結果的影響，其數值更加穩定。設(she)備(bei)整體由(you)取(qu)水(shui)(shui)系(xi)統(tong)、監(jian)測系(xi)統(tong)及顯(xian)示系(xi)統(tong)三部(bu)分組成，采用(yong)220V市電供電，內含漏保(bao)及空開，并(bing)留有接(jie)(jie)地端子，布線全(quan)由(you)接(jie)(jie)線端子轉(zhuan)接(jie)(jie)，保(bao)證產品內部(bu)的美(mei)觀性(xing)和簡(jian)潔(jie)性(xing)。
?多集成一體(ti)化(hua)機身，各(ge)數(shu)字傳感器可根(gen)據監測需求(qiu)任意搭配使用。
?全新觸摸大屏，動(dong)態顯示當前(qian)水質監測參數(shu)，操作靈活方(fang)便。
?支持各監測要素數據自動存(cun)儲、查看功能。
?提供(gong)遠(yuan)程云平臺(tai)，實時監測水質各(ge)要素狀態。
?水質樣本自(zi)動循環換水，保障了水質監測數據的穩(wen)定性(xing)。
|
名稱 |
參數(shu) |
|
工作電壓 |
220V |
|
數據上傳方式 |
支持(chi)2G、4G、RJ45 |
|
屏幕尺寸 |
10.1英(ying)寸(cun) |
|
屏幕類型 |
觸(chu)摸組態顯示屏(ping) |
|
水泵配置 |
220W冷熱水自啟停自吸(xi)泵 |
|
工作環境溫度 |
0~50℃ |
|
工作環境濕度 |
0~95%（無凝露） |
|
外形尺寸 |
50*40*167cm |
|
監測要素 |
任意搭(da)配 |
第四章 水(shui)質傳感器檢測要素參數

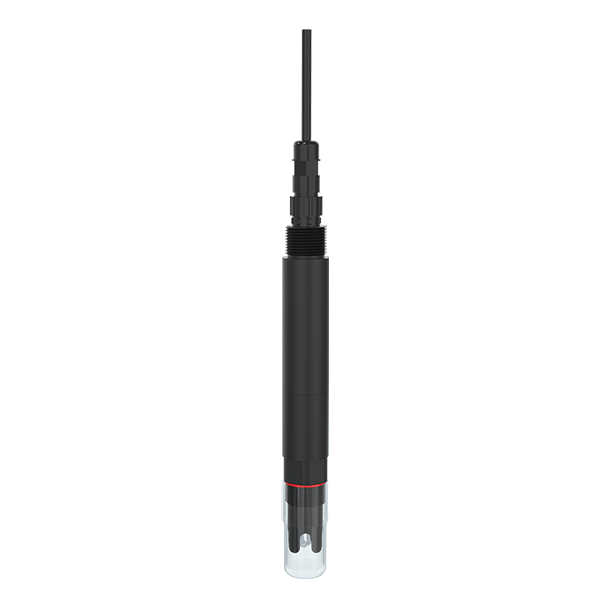

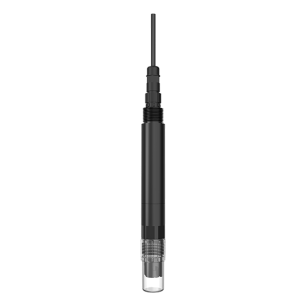

4.1水質監測設備
|
監測(ce)要素 |
型號 |
外(wai)觀 |
量程 |
分辨率 |
精度 |
|
PH探頭 |
RS-PH-N01-3 |
 |
0-14PH |
0.01pH |
±0.15PH |
|
EC探頭 |
RS-EC-N01-3 |
 |
1 ~ 20000μs/cm |
K=1：1~2000μs/cm；分辨率：0.1μs/cm
K=10：10~2000μs/cm；分辨率：1μs/cm |
±1%FS |
|
ORP探頭 |
RS-PH/ORP-N01-B |
 |
-1999mv~1999mv |
1mv |
±1mV |
|
溶解氧探(tan)頭 |
RS-LDO-N01 |
 |
0~20mg/L
(0~ 200%飽和度) |
0.01mg/L;
0.1%;
0.1°C |
±3%FS; ±0.5°C (25°C) |
|
濁度探(tan)頭 |
RS-ZD-N01 |
 |
0.0~200.0NTU；0.0~1000.0NTU；0.0~4000.0NTU |
0.1NTU，
0.1℃ |
±5%FS（25℃）；±0.5℃ |
|
氨氮探頭 |
RS-NHN-N01-3/4
|
 |
0～100mg/L（pH范圍4-10） |
0.01mg/L |
±3%FS |
|
COD探頭 |
RS-COD-N01-2
|
 |
0~500mg/L equiv.KHP
0~200NTU |
0.1mg/L |
±5%F.S. |
|
余(yu)氯探頭 |
RS-CL-N01-3
|
 |
0-10mg/L，
0-2mg/L， |
0.01mg/L |
±5%FS |
|
懸浮(fu)物探(tan)頭 |
RS-SS-N01-2 |
 |
0~20000mg/L |
0.1mg/L |
±5%F.S |
|
葉(xie)綠素探頭 |
KH-CH-N01 |
 |
0～400μg/L或0～100RFU |
0.1μg/L
0.1RFU |
±5%FS（25℃）；±0.5℃ |
|
藍綠藻(zao)探頭 |
RS-BA-N01-2 |
 |
0~300000 cells/ml |
1 cells/mL |
1ppb若丹明WT染料的信(xin)號水平對應值的±5% |
|
離子探頭 |
鈉/鈣/硝(xiao)酸根/亞硝(xiao)酸根/氯(lv)/鈣/銨/鎂離子(zi) |
 |
0-100.00mg/L0-1000.0mg/L
0-3500.0mg/L |
0.01mg/L
0.1mg/L |
5%FS |

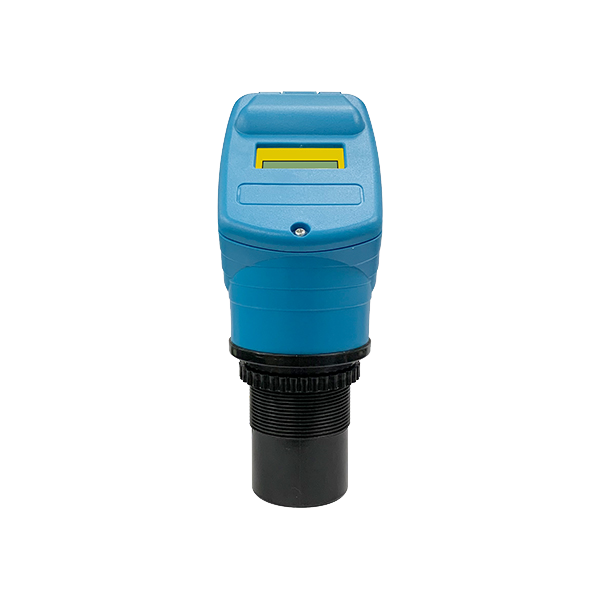

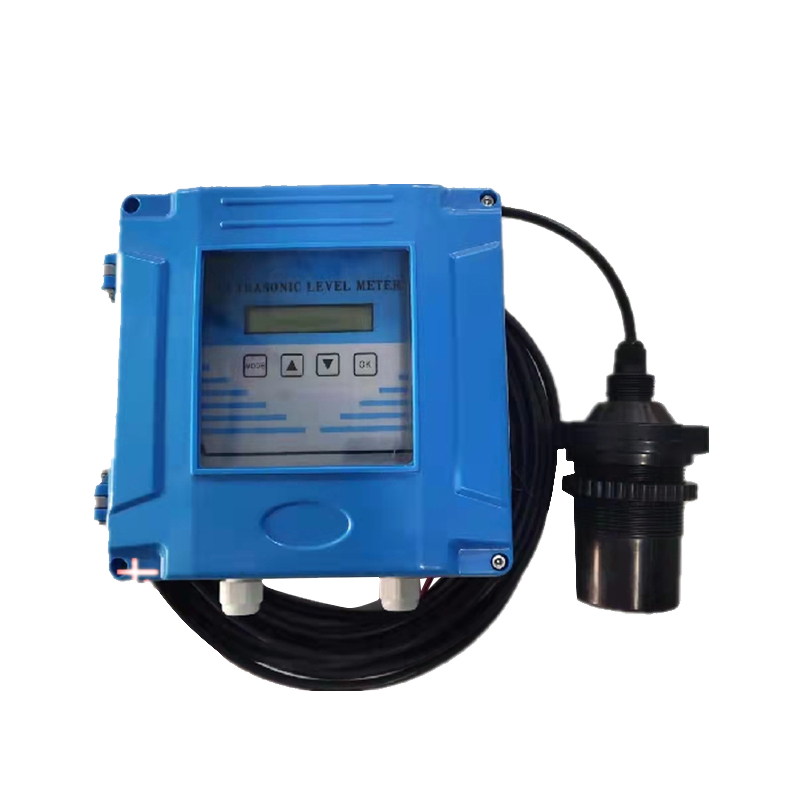

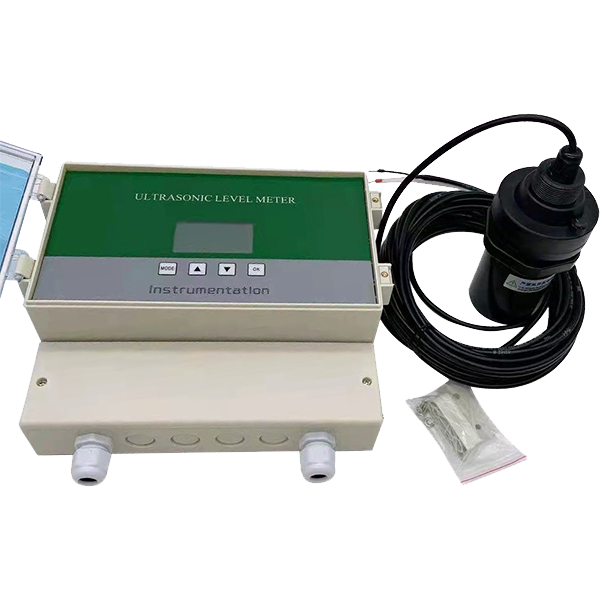

4.2超聲波液位(wei)變送(song)器
（分(fen)體式(shi)） ; （一體式(shi)）
儀(yi)表具有(you)安全、清潔、精度高、壽命長、穩(wen)定(ding)可靠、安裝維(wei)護方便等(deng)特點，適用酸、堿、鹽、防腐、高溫等(deng)各種領域。
?儀表(biao)電(dian)(dian)路從電(dian)(dian)源部(bu)分起就選用高(gao)質量的電(dian)(dian)源元(yuan)器件(jian)，選擇進(jin)口高(gao)穩定(ding)可(ke)靠的器件(jian)，完全(quan)可(ke)以(yi)替代同類型(xing)國外進(jin)口儀表(biao)。
?聲波智(zhi)能技(ji)術軟件可進行智(zhi)能化回波分析(xi)，無(wu)需任何調試及其(qi)它的特殊步驟，此技(ji)術具有動(dong)態(tai)(tai)思維、動(dong)態(tai)(tai)分析(xi)的功能。
?儀表的(de)精度大(da)大(da)提高(gao)，液位精度達(da)到±0.25%，能夠抗各種干擾波。
?非(fei)接觸式儀表，不跟液體(ti)直接接觸，因此故障(zhang)率低(di)。
?儀表的(de)所有(you)輸入、輸出線(xian)均具有(you)防雷、防短路的(de)保護(hu)功能。
4.3超(chao)聲波明渠流量(liang)計
可與各(ge)種國家標準堰或槽配套，可廣泛用(yong)于各(ge)類水質排放總量的計量或監測(ce)，測(ce)量結果(guo)不(bu)受水質的影響。
?本(ben)儀(yi)器可直接顯示瞬(shun)時流(liu)(liu)量(liang)及累計流(liu)(liu)量(liang)，內置(zhi)EEPROM數字存儲器，停電(dian)后確保數據不丟失。
?儀器(qi)配有專門為石(shi)油、化工部(bu)門設計的防爆(bao)型探頭，以滿(man)足石(shi)油、化工等部(bu)門防爆(bao)區污水流量(liang)(liang)(liang)的測量(liang)(liang)(liang)要求，特別適用(yong)于含油廢(fei)水的流量(liang)(liang)(liang)測量(liang)(liang)(liang)。
?超聲波明(ming)渠流量(liang)計還(huan)內置了多種不同算法(fa)，適合(he)多種標(biao)準堰槽(cao)，選配通訊接口(kou)，易于同其它DCS系(xi)統連(lian)接，以實(shi)現工業的(de)遠程監測、控制(zhi)。
4.4數據采集(ji)終端

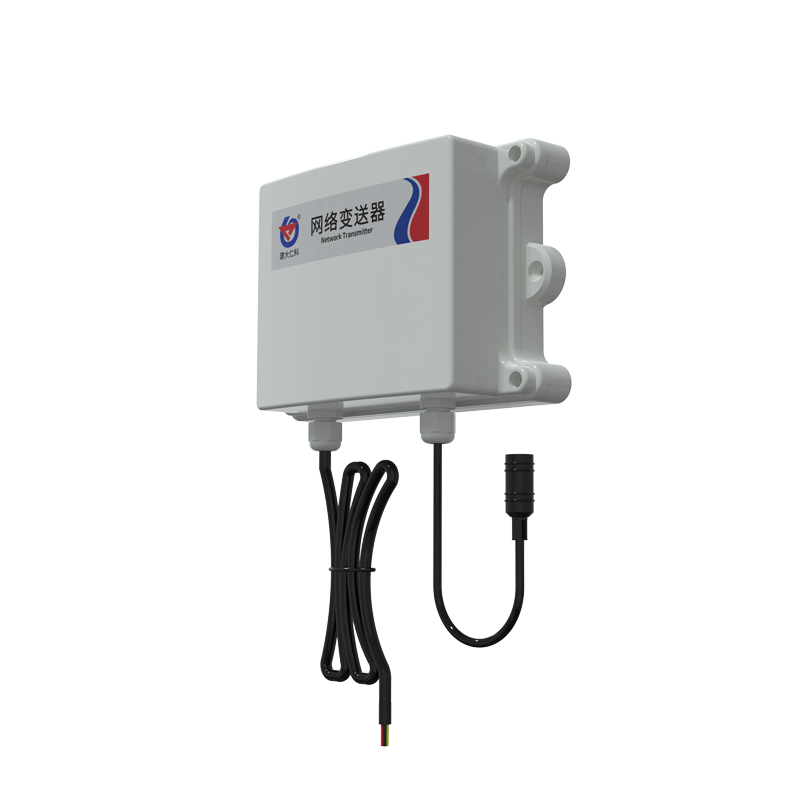

4.4.1防水型數(shu)據(ju)采集器
水質監測必需(xu)設備(bei)-4G 數據采(cai)集(ji)器，最多可接入(ru)8 臺 485 型設備(bei)(若(ruo)超過8臺485星設備(bei)請選(xuan)擇氣象監控主機），可通過手機 NFC“碰一碰”進(jin)行配置和讀取(qu)實時(shi)值，方便(bian)快捷。
|
參(can)數名(ming)稱 |
參數 |
說明 |
|
通訊接口 |
4G |
4G上傳 |
|
1路Modbus-RTU主站 |
4芯RVV線連接 |
最多(duo)可連接8臺485型設(she)備 |
|
數據上傳間隔 |
30S（ 默認） |
數據上傳間隔1S~60000S可設 |
|
主(zhu)從RS485接口(kou)通訊距離 |
2000米 |
最遠通信(xin)距離(li)可達2000米(mi) |
|
供電范圍 |
DC 10-30V |
直流寬壓供電(dian) |
|
設備配置 |
NFC |
手機“碰一(yi)碰”配置 |
|
設備(bei)工作環境 |
-20~60℃ |
|
|
防(fang)水等級(ji) |
IP65 |
|
|
功耗 |
0.72W |
|

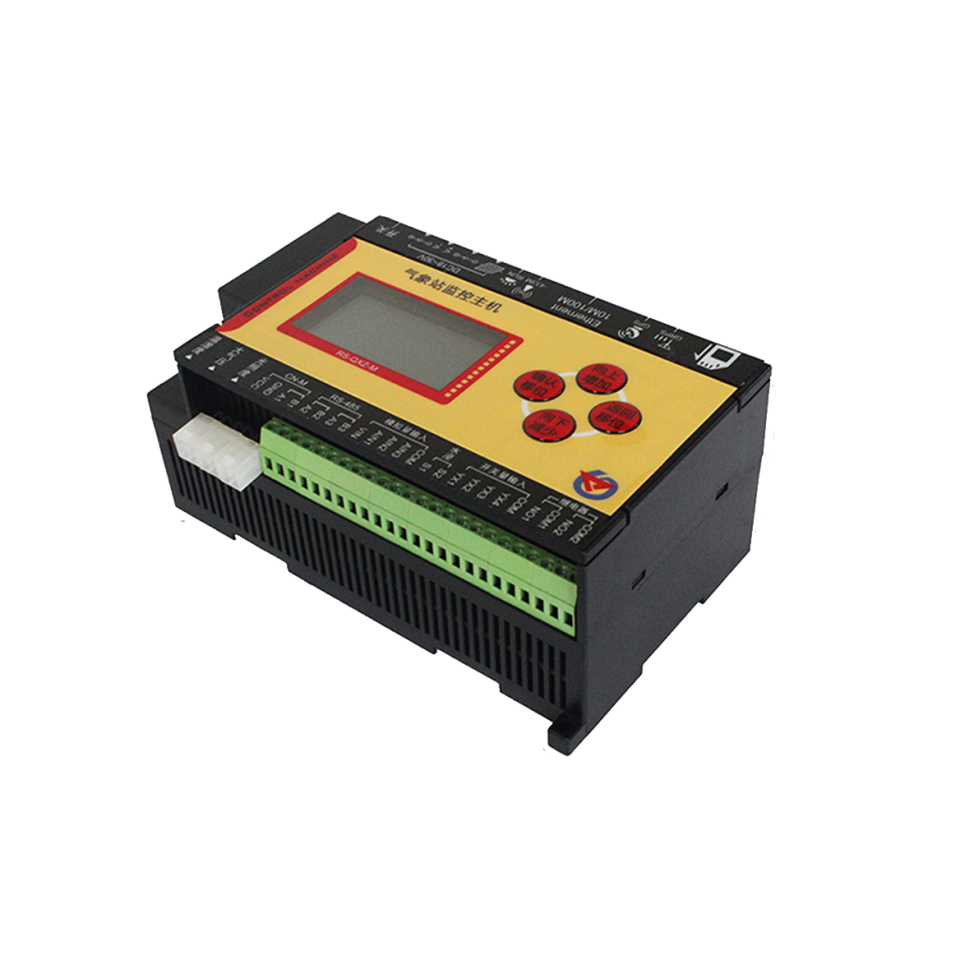

4.4.2水質監控主機
氣象監控主機是一款專用于氣象站控制主機，大屏中(zhong)文液晶(jing)顯示，界面簡(jian)潔友好，強(qiang)大的脫機短信報警功能，報警內容可自(zi)定義。
?若不(bu)使用太(tai)陽能電池板也(ye)可采用外接24V直流電源(yuan)供(gong)電；
?可外接1路室(shi)外LED單(dan)色顯示(shi)屏，支持最大點陣數(shu)1024*256；
?設備(bei)唯(wei)一8位(wei)地址，易(yi)于(yu)管理識別(bie)，可(ke)搭(da)配我(wo)司提供的多種軟件(jian)平(ping)臺；
?1路(lu)多功能GPRS通信接口，只(zhi)需插入(ru)一張手機(ji)卡便可將(jiang)數(shu)據上傳至遠(yuan)端監控軟(ruan)件平臺；
?具(ju)有1路ModBus-RTU從(cong)站接口(kou)，可外接用戶自己(ji)的(de)監控(kong)主機(ji)、PLC、組態(tai)(tai)屏(ping)或組態(tai)(tai)軟件；
?內置數(shu)據(ju)存(cun)儲，可(ke)存(cun)儲52萬條記錄(lu)，通(tong)信故(gu)障時，設備自動存(cun)儲，通(tong)信恢復后可(ke)將存(cun)儲數(shu)據(ju)上傳。
|
參數名(ming)稱(cheng) |
范圍或(huo)接口(kou) |
說明 |
|
數據上傳通(tong)信(xin)接口 |
RJ45網口 |
通過網口方式上傳數據 |
|
GPRS無線 |
通過GPRS方式上(shang)傳(chuan)數據 |
|
GSM短信(xin) |
支持短信(xin)報警 |
|
ModBus-RTU 從站(zhan)接口(kou) |
支持外部設備通過ModBus-RTU協議問(wen)詢監控(kong)主機中的數(shu)據。 |
|
數據采集(ji)通信接口 |
從RS485接(jie)口 |
能夠采(cai)集(ji)1-32臺485接口的(de)變(bian)送器的(de)數據，最長(chang)通信距離≥1500米(mi) |
|
點陣LED屏(ping)顯示接口 |
LED屏顯示(shi)接口 |
支(zhi)持最(zui)大點陣數(shu)1024*256的單(dan)色(se)LED顯(xian)示屏(ping) |
|
1路(lu)直流電壓(ya)采(cai)集 |
采集量程0-100V |
采集精度±0.1V，輸入阻抗≥100K
監控主機可設置轉換系數 |
|
3路4-20mA電流(liu)信號采集 |
4-20mA電流信號采集(ji) |
采集分辨率3000
輸入阻抗≤120歐
監控主機可設置轉換系數 |
|
1路水浸檢(jian)測信號 |
可進行漏水檢測 |
標配漏水電極，用戶也可(ke)選漏水繩，最長可(ke)達30米 |
|
4路開關量(liang)信號輸(shu)入(ru) |
可檢(jian)測干(gan)接點(dian)通斷狀態 |
外接無源干接點，響應時間≤0.2S |
|
2路繼電器輸出(chu) |
繼電器干接點(dian)輸(shu)出 |
繼電器容量：250VAC/30VDC 5A
本繼電器可關聯到任意通道的上下限，用作報警或自動控制。 |
|
1路翻(fan)斗式(shi)雨量計脈沖(chong)信號輸入 |
采集磁開(kai)關脈沖信號進(jin)行雨量計量 |
默認脈沖當量：0.2mm
可上傳瞬時雨量（最近一分鐘）、當前雨量（本日00:00至當前）、昨日雨量（昨日00:00-24:00）及永久累計雨量值
（默認采用第四路開關量作為雨量計輸入） |
|
數(shu)據上傳間隔(ge) |
1S~10000S |
數據上傳間隔1S~10000S可設 |
|
內置存(cun)儲容量(liang) |
52萬條 |
內置存儲，最多(duo)可(ke)存儲52萬(wan)條 |
|
供電 |
外(wai)部電源供電 |
供電電壓24V |
第五章 平臺(tai)介紹
5.1水質(zhi)在(zai)線監測平臺概述(shu)
綜合環(huan)境(jing)監(jian)控云平(ping)臺(tai)（www.0531yun.com）以先進(jin)的(de)信息(xi)(xi)采集系統(tong)、物(wu)聯(lian)網(wang)、云平(ping)臺(tai)、大數據以及互(hu)聯(lian)網(wang)等信息(xi)(xi)技(ji)術為基礎，各級用(yong)戶(hu)通過(guo)PC端(duan)WEB、APP客戶(hu)端(duan)、微信端(duan)等多種渠道訪(fang)問平(ping)臺(tai)數據，實(shi)(shi)現遠程系統(tong)管(guan)理(li)功(gong)能。用(yong)戶(hu)可實(shi)(shi)時(shi)(shi)對項目上每個重(zhong)要參數進(jin)行實(shi)(shi)時(shi)(shi)監(jian)測、管(guan)理(li)，同時(shi)(shi)實(shi)(shi)現基于(yu)平(ping)臺(tai)的(de)遠程手動(dong)控制。
5.2 功能(neng)介(jie)紹

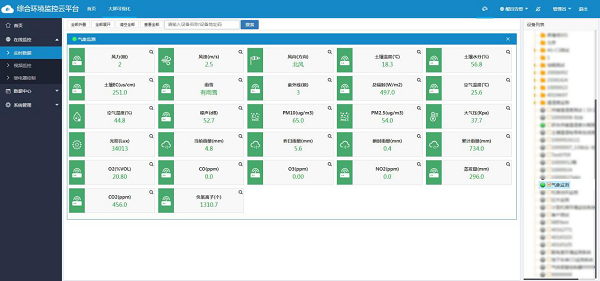

5.2.1 數據實時監控
平臺(tai)支持實時查看(kan)所測環(huan)(huan)境的水質環(huan)(huan)境數據。數據可以通過圖(tu)形化界(jie)面、列表(biao)等方式(shi)反映(ying)，圖(tu)形化界(jie)面的優勢(shi)在于讓用戶直(zhi)觀看(kan)到(dao)數據和傳感器(qi)相對位置，列表(biao)則(ze)更(geng)利(li)于用戶對數據進行(xing)對比。

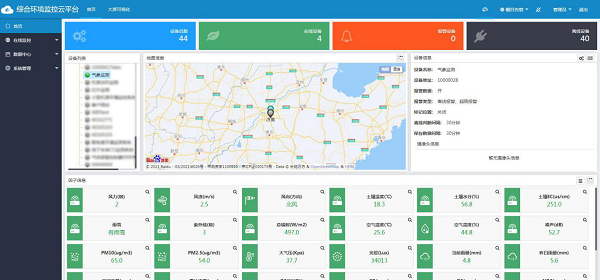

【首頁數據展示】
【列表(biao)展(zhan)示】

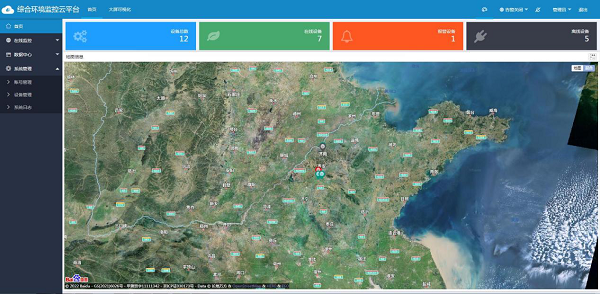

5.2.2 實(shi)時地圖(tu)顯示
系(xi)統以物聯(lian)網技(ji)術(shu)和(he)GIS技(ji)術(shu)為支(zhi)撐，使用戶更加直觀(guan)的觀(guan)測所有測點(dian)分布位置及狀態。

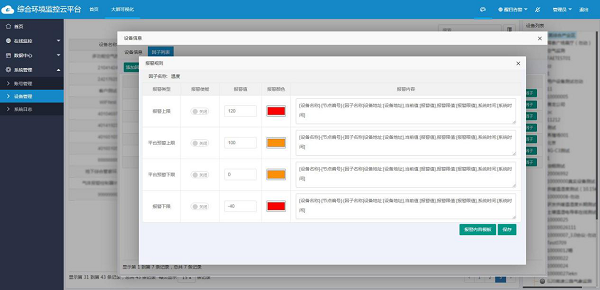

5.2.3 超限告警(jing)
當任(ren)一(yi)要素超(chao)過預置報警(jing)值、設(she)備處于離線狀態時，系統(tong)能提供(gong)平臺界面告警(jing)、短(duan)信告警(jing)、電話告警(jing)、郵(you)件告警(jing)等(deng)報警(jing)方(fang)式，并(bing)進行事件記錄，供(gong)調用和分析。
支持所有(you)監(jian)測因(yin)子報警(jing)上限(xian)(xian)(xian)、下限(xian)(xian)(xian)，預警(jing)上限(xian)(xian)(xian)、下限(xian)(xian)(xian)設(she)置，支持因(yin)子數(shu)據異常字體變色，因(yin)子告警(jing)數(shu)據顏色用戶可(ke)自定義。
針對短信、振鈴、微信、郵件(jian)告警(jing)方式有專門的告警(jing)聯(lian)系人(ren)(ren)管(guan)理列表，便于(yu)當報警(jing)聯(lian)系人(ren)(ren)變動時快速查詢(xun)、添(tian)加、刪除。

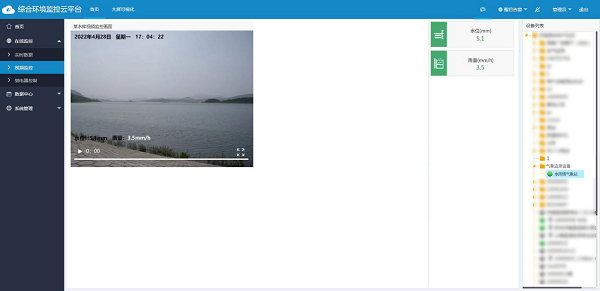

5.2.4 視頻監控
全面性(xing)的監(jian)管，實現數字監(jian)測(ce)周邊環境畫面聯(lian)網呈現，支(zhi)持在(zai)現場安裝攝像頭及傳感器，傳感器監(jian)測(ce)到的數據通過視(shi)頻字符疊加(jia)器可疊加(jia)在(zai)監(jian)控畫面上(shang)，其界面顯示全部(bu)信息，避(bi)免反復切換，實現遠(yuan)程監(jian)控。
5.2.5 歷史數據查詢、導出
可通過系統(tong)查詢(xun)(xun)每個(ge)監測點(dian)的(de)設備信(xin)息(xi)，對設備監測數(shu)(shu)據(ju)、歷史數(shu)(shu)據(ju)進(jin)行(xing)查詢(xun)(xun)。并(bing)生成(cheng)數(shu)(shu)據(ju)曲線(xian)(xian)圖，具(ju)有單個(ge)或多個(ge)因子數(shu)(shu)據(ju)存儲/查詢(xun)(xun)/導出數(shu)(shu)據(ju)功(gong)能，支持PDF、excel等多種數(shu)(shu)據(ju)格(ge)式導出，導出內容標(biao)題(ti)、使(shi)用(yong)單位(wei)名(ming)稱用(yong)戶可自(zi)定義，同時可導出數(shu)(shu)據(ju)查詢(xun)(xun)的(de)時間段、查詢(xun)(xun)數(shu)(shu)據(ju)賬號、保存數(shu)(shu)據(ju)間隔(ge)、離線(xian)(xian)判斷間隔(ge)等重要信(xin)息(xi)。

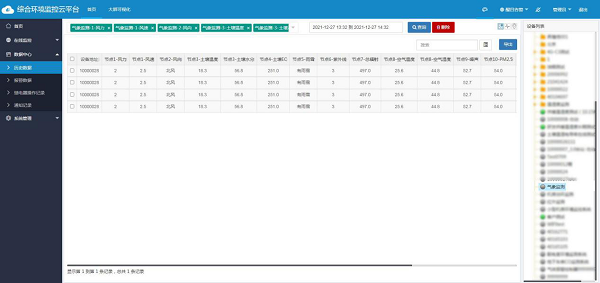

【歷史數據(ju)列(lie)表查看】
【歷史數據(ju)曲線查看】
5.2.6 繼電器控制
支持電腦端(duan)、APP端(duan)遠程手動控制現(xian)場設備(bei)繼(ji)(ji)電器(qi)，且繼(ji)(ji)電器(qi)名(ming)稱可(ke)自定義編輯，相應繼(ji)(ji)電器(qi)控制功能是否啟用客戶可(ke)自行編輯。

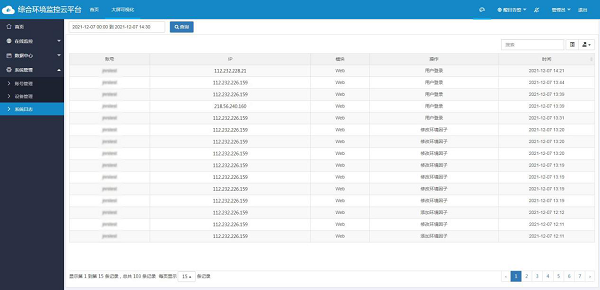

5.2.7 系統管理
平臺具有完善的權(quan)限(xian)(xian)分(fen)級(ji)(ji)和管轄分(fen)區等等功能，無限(xian)(xian)級(ji)(ji)權(quan)限(xian)(xian)設(she)定，根據(ju)要(yao)求自由組合權(quan)限(xian)(xian)。用(yong)戶操作(zuo)具有完善的日志記(ji)錄，方(fang)便查看操作(zuo)記(ji)錄。
5.2.8 賬(zhang)號分(fen)級
支持賬(zhang)(zhang)號分級管(guan)理(li)(li)(li)，針對項目實(shi)際需求增設(she)子賬(zhang)(zhang)號，并(bing)分配不(bu)同管(guan)理(li)(li)(li)權(quan)限(xian)(xian)，做到項目管(guan)理(li)(li)(li)分工(gong)明確，用(yong)戶(hu)(hu)(hu)可定義不(bu)同的(de)用(yong)戶(hu)(hu)(hu)角色(se)，并(bing)賦(fu)予(yu)角色(se)的(de)不(bu)同權(quan)限(xian)(xian)管(guan)理(li)(li)(li)，所有的(de)用(yong)戶(hu)(hu)(hu)操作(zuo)都進行(xing)自(zi)動記錄(lu)，沒有權(quan)限(xian)(xian)的(de)用(yong)戶(hu)(hu)(hu)將(jiang)不(bu)能進行(xing)操作(zuo)。

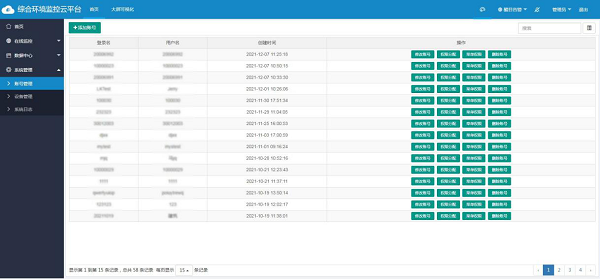

【賬號管理】
5.2.9 設備(bei)管理
可對(dui)設備(bei)進(jin)行節點、報警、儲存(cun)進(jin)行設置(zhi)。
|
名稱 |
解釋 |
|
設(she)備名(ming)稱 |
填寫設(she)備(bei)名(ming)稱，默認名(ming)稱為設(she)備(bei)地(di)址 |
|
設備地址(zhi) |
顯示設備地址，不可更改 |
|
設(she)備(bei)經緯(wei)度(du) |
寫(xie)入設(she)備經(jing)緯(wei)度，可在地圖中(zhong)查看設(she)備顯示位置。（注意：如果以設(she)備自帶經(jing)緯(wei)度信息為(wei)準(zhun)，此處可不填寫(xie)） |
|
告警(jing)記(ji)錄 |
開啟(qi)告警記(ji)錄(lu)，當設備報警時，數(shu)據庫中會記(ji)錄(lu)告警信息，關閉告警記(ji)錄(lu)，則無法查(cha)詢告警記(ji)錄(lu)。 |
|
離線短信 |
開(kai)啟離(li)線(xian)短(duan)信，當設備離(li)線(xian)時會發送告警(jing)短(duan)信至綁定手機號 |
|
離線郵件 |
開(kai)啟離線(xian)郵件，當設備離線(xian)時會(hui)發送告警郵件至(zhi)綁定郵箱(xiang)。 |
|
離線判斷間隔(ge) |
設置設備離(li)線時間，當設備在設置時間內重新(xin)上線，平臺默認此設備未離(li)線。 |
|
短信告警間隔 |
當設備在(zai)平臺(tai)告警后，告警信息按照設置(zhi)時間(jian)間(jian)隔(ge)發送告警短信，時間(jian)最低設置(zhi)5分鐘。 |
|
郵件告警間隔 |
當設(she)備在(zai)平臺告警后，告警信息按照設(she)置時(shi)間間隔(ge)發送告警郵件。 |
|
保(bao)存數據(ju)間(jian)隔(ge) |
設置時間間隔(ge)保(bao)存設備數據。 |
|
短信最多發(fa)送(song)次數 |
防(fang)止(zhi)設備超限時間(jian)過長，一直發送告警短信，可設置最多發送短信次數。 |
|
節點列(lie)表(biao) |
設(she)備(bei)節點設(she)置(zhi)，詳情見節點信息(xi)設(she)置(zhi)。 |

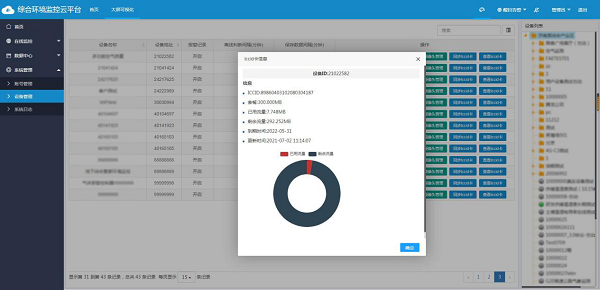

5.2.10 流量(liang)卡預警功能
實時獲取(qu)現場(chang)4G型物聯網設備的卡號(hao)，自動分(fen)(fen)析卡號(hao)剩余流(liu)量，自動分(fen)(fen)析，到(dao)期(qi)時間預警提醒，讓項目管理人員及時充值，防止流(liu)量卡到(dao)期(qi)運營商銷號(hao)造(zao)成項目停(ting)滯。

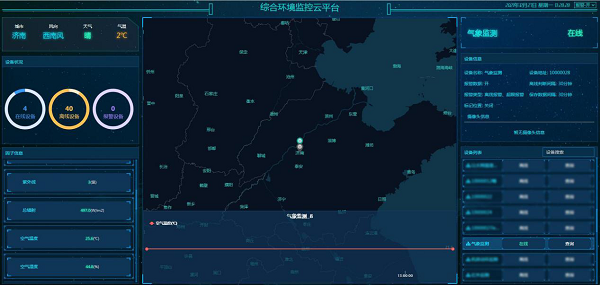

5.2.11 大(da)屏可視化
可投屏(ping)顯(xian)示，自(zi)動刷新(xin)，集中滾動顯(xian)示各監(jian)測點的(de)環境(jing)監(jian)測數(shu)據，實時展現水位、降(jiang)雨量等(deng)要(yao)素的(de)動態曲線(xian)，數(shu)據清晰(xi)、直觀，便于管理人員進行(xing)系(xi)統查看(kan)。

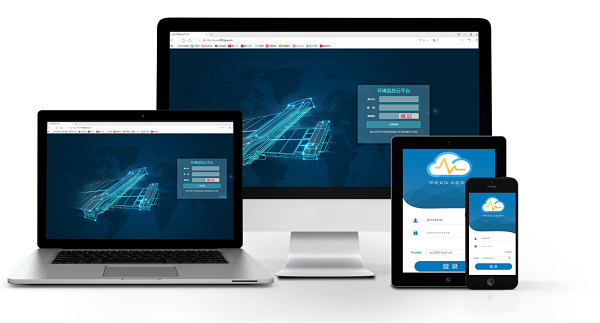

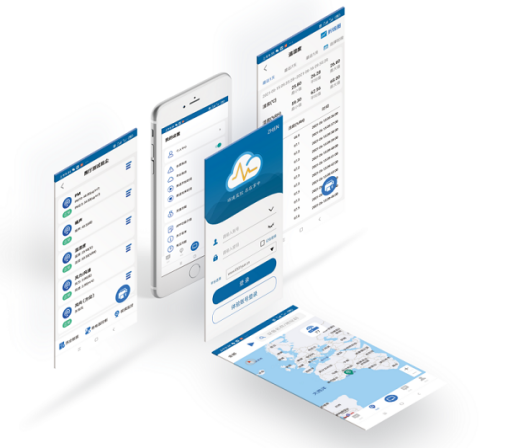

5.2.12 移動端APP
為方便(bian)移動端用(yong)戶監(jian)測數據(ju)，推出(chu)“云控通”手機(ji)APP，方便(bian)用(yong)戶24小(xiao)時實(shi)時監(jian)測。可以通過賬號密碼(ma)登錄云平(ping)臺，一鍵控制上萬個(ge)設備(bei)。支(zhi)持視(shi)頻查(cha)看(kan)(kan)，設備(bei)故障/異常報(bao)警(jing)，支(zhi)持離(li)線告警(jing)功能(neng)，支(zhi)持實(shi)時數據(ju)查(cha)看(kan)(kan)，歷史數據(ju)曲線查(cha)看(kan)(kan)，還可連接(jie)藍牙(ya)打印機(ji)進行(xing)數據(ju)打印。
5.2.13二(er)次開發
山東仁科提供的云平(ping)臺完全免費，界面完全中(zhong)性，并(bing)支持用戶二次開發(fa)。
5.2.14 千(qian)人(ren)千(qian)面
針對(dui)小規(gui)模應用(yong)的用(yong)戶(hu)，云平臺提供可配置的“千人(ren)千面”界(jie)面與私有域名解析的服(fu)務(wu)，客戶(hu)只需(xu)要投入幾十元購買一個域名，備案成功(gong)后就能擁有自(zi)己的私有登(deng)錄(lu)(lu)鏈接，且登(deng)錄(lu)(lu)界(jie)面平臺名稱(cheng)可根據(ju)用(yong)戶(hu)要求更改。
